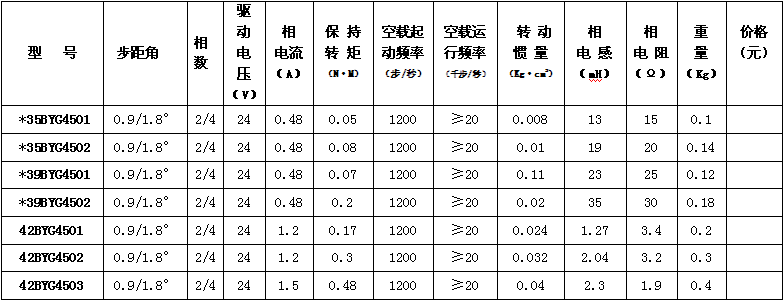

產品型號及參數

注：

    1、打 * 者為正在開發的新產品，可供期貨；型號后有“Z”者為增強型。

    2、二相電機為四引出線，四相電機為八引出線，除出線方式不同外，其余參數性能完全一樣，配本公司驅動電源時用二相電機。四相電機可改接成二相電機，有串聯、并聯及單極性三種接法，按并聯接法時，相電流應加倍，四相電機用并聯接法時，高速性能要于它接法。本公司產品中除35#,39#,42#,57#,86#四相電機外，其余均已按并聯接法接成二相電機。

    3、五相電機用五邊形接法及三相電機用三角形接法時，驅動器電流應提高至表列相電流的1.7倍。五相及三相電機用星形接法時驅動器電為相電流。五相電機用全橋驅動器及三相電機用三角形接法時，電機高速性能要優于其它接法，但溫升略高。本公司三相電機130BYG3501B/D和130BYG3502B/D為星形接法外，其余已接成△型接法，五相電機型號后有“WB”；“WZ”；“WJ”標志的為五邊型接法，有“X”標志者為星型接法。

    4、表中驅動電壓為帶有參考意義的標準電壓，電機可在低于標準電壓或略高于標準電壓的范圍內正常使用，其值主要取決于驅動器。在矩富裕的前提下，盡可能用較小的驅動電壓和電流，以降低電機溫升。

    5、二相及三相電機若用220 V輸入電壓驅動時一定要接地保護。

    6、三相電機配MS 型三相驅動電源可按以下步距角細分運行：0.9°、 0.72°、 0.6°、 0.45°、 0.36°、0.3°、0.225°、0.18°、 0.15°、0.12°、0.09°、0.072°、 0.06°、 0.05625°、0.045°、0.036°。

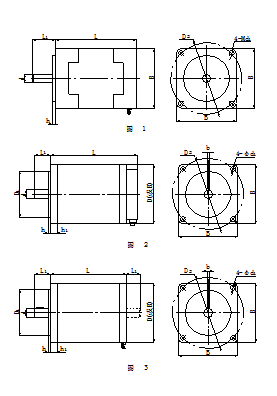

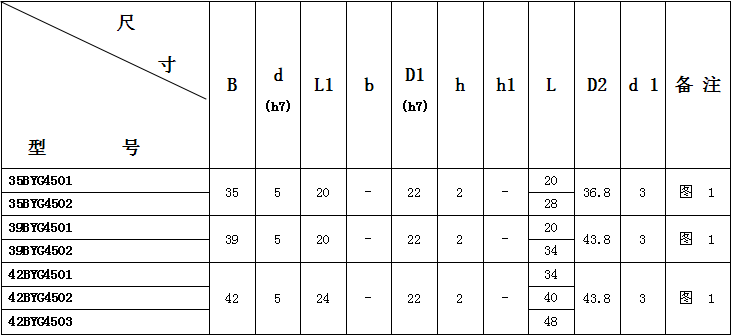

電機外形及安裝尺寸

注： D型電機為雙軸伸型，無鍵槽。

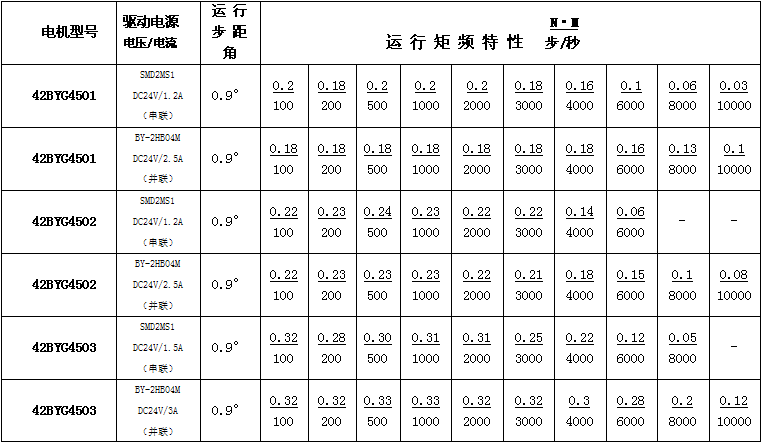

運行矩頻特性（平均參考值）

注：

    M（N·M）* n (轉/分)= 9.55 * P(W)

    n（轉/分）=  步矩角 * f（步/秒）/ 6°
